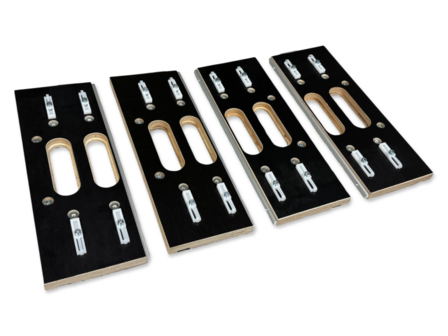

Een handig hulpmiddel om verborgen scharnieren Swing VS19 eenvoudig in zowel de deur als het kozijn te frezen, is de freesmal. De standaard dikte van deurscharnieren voor deze mallen is 40 mm, hoewel er enige speling afhankelijk van het scharniertype kan zijn. Zoolbegrenzers zijn gemonteerd op deze mallen, waardoor je met dezelfde mal ook de kleinere kom dieper in kunt frezen. Met behulp van een inbusboutje in de begrenzer kun je deze afstellen op de zool van je bovenfrees.
Freesmallen voor Swing VS19 zijn alleen verkrijgbaar in een dubbele uitvoering vanwege hun grote afmeting. Aluminium kadervullingen zijn bevestigd aan de mallen voor dit type scharnier. Deze vulling, met een dikte van 5 mm, kun je aan de mal bevestigen om achterhout te creëren ter voorbereiding op een rubberen kader in het kozijn. Het kader uit de sponning halen en na het frezen terugplaatsen helpt ervoor te zorgen dat de scharnieren op de juiste plek gefreesd worden, waardoor de deur goed tegen het rubberen kader sluit.
Als je een sponning zonder kader hebt, dan kun je simpelweg de kadervullingen van de mal verwijderen en doorgaan zonder ze te gebruiken.
Merk: Forza
Variant: Swing VS19
Afmeting scharnier: 29,8mm x 109,8mm
Achterhout: Deur 4,5mm / Kozijn 7mm
Kopieerring: 24mm
Beitel: 18mm
