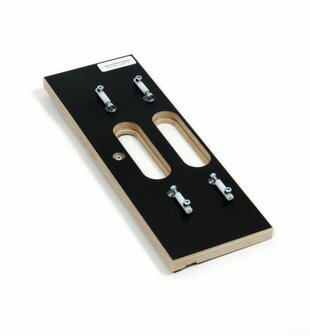

Met behulp van deze freesmal kunt u eenvoudig verdekte scharnieren Swing VS19 frezen op zowel de deur als in het kozijn. De scharniermallen zijn standaard ontworpen voor deurdikte 40 mm, maar bieden enige flexibiliteit, afhankelijk van het type scharnier. De mallen zijn uitgerust met zoolbegrenzers die ervoor zorgen dat u met dezelfde mal ook de dieper liggende kleinere kom kunt frezen. Door middel van een inbusboutje in de begrenzer is het mogelijk om deze af te stellen op de zool van uw bovenfrees.
De freesmallen voor Swing VS19 zijn alleen verkrijgbaar in een dubbele uitvoering vanwege de grote afmeting van het scharnier. Aluminium kadervullingen van 5 mm zijn gemonteerd op deze freesmallen, waarmee u extra ruimte creëert voor het kader wanneer er een rubberen kader in het kozijn aanwezig is. Tijdens het frezen plaatst u de kadervulling aan de mal zodat de scharnieren precies op hun plek worden gefreesd, wat ervoor zorgt dat de deur goed sluit tegen het rubberen kader.
Wanneer u te maken heeft met een sponning zonder kader, kunt u ervoor kiezen om de kadervullingen van de mal af te halen en ze niet te gebruiken.
Merk: Forza
Variant: Swing VS19
Afmeting scharnier: 29,8mm x 109,8mm
Achterhout: Deur 4,5mm / Kozijn 7mm
Kopieerring: 24mm
Beitel: 18mm
